导出表:

上篇文章,我们学习了各种头,Dos,NT,节表头,我们知道,OptionalHeader指向的DataDirectory[]数组一共有16个:

我们接下来要学习的有:

  • IMAGE_DIRECTORY_ENTRY_IMPORT 导入表
  • IMAGE_DIRECTORY_ENTRY_BASERELOC 基址重定位表
  • IMAGE_DIRECTORY_ENTRY_EXPORT 导出表
  • IMAGE_DIRECTORY_ENTRY_RESOURCE 资源表

今天我们学习导出表:

我们知道dll文件,是动态链接库,里面有许多函数给别人调用,但是别人怎么知道里面有什么函数呢?就需要导出表清单给人家看,就如同你去餐厅点餐,却不知道餐厅有什么菜,这时服务生会拿出菜单来,这个菜单就如同导出表。

所有PE文件都可以有导出表,只是大部分情况下,exe不提供导出表而已。

我们知道OptionalHeader指向的DataDirectory[]数组一共有16个,每个都是一样的结构:

  • VirtualAddress ?虚拟偏移地址
  • size ?大小

NtHeader.OptionalHeader.DataDirectory[IMAGE_DIRECTORY_ENTRY_EXPORT ],这个数据目录表VirtualAddress指向的是导出表的地址:

typedef struct _IMAGE_EXPORT_DIRECTORY
 {
 DWORD Characteristics;//未使用,总是定义为0
 DWORD TimeDateStamp;//文件生成时间
 WORD MajorVersion;//未使用,总是定义为0
 WORD MinorVersion;//未使用,总是定义为0
 DWORD Name; //模块的真实名称的RVA
 DWORD Base; //基数,加上序数就是函数地址数组的索引值
 DWORD NumberOfFunctions;//导出函数的总数
 DWORD NumberOfNames; //以名称方式导出的函数的总数
 DWORD AddressOfFunctions; // RVA from base of image指向输出函数地址的RVA
 DWORD AddressOfNames; // RVA from base of image指向输出函数名字的RVA
 DWORD AddressOfNameOrdinals; // RVA from base of image向输出函数序号的RVA

 } IMAGE_EXPORT_DIRECTORY, *PIMAGE_EXPORT_DIRECTORY

Characteristics:现在没有用到,一般为0。

TimeDateStamp:导出表生成的时间戳,由连接器生成。

MajorVersion,MinorVersion:看名字是版本,实际貌似没有用,都是0。

Name:模块的名字,就是dll的名称。

Base:序号的基数,按序号导出函数的序号值从Base开始递增。

NumberOfFunctions:所有导出函数的数量。

NumberOfNames:按名字导出函数的数量。

AddressOfFunctions:一个RVA,指向一个DWORD数组,数组中的每一项是一个导出函数的RVA,顺序与导出序号相同。

AddressOfNames:一个RVA,依然指向一个DWORD数组,数组中的每一项仍然是一个RVA,指向一个表示函数名字。

AddressOfNameOrdinals:一个RVA,还是指向一个WORD数组,数组中的每一项与AddressOfNames中的每一项对应,表示该名字的函数在AddressOfFunctions中的序号。

typedef struct _IMAGE_IMPORT_BY_NAME
{
 WORD Hint;
 CHAR Name[1];
} IMAGE_IMPORT_BY_NAME, *PIMAGE_IMPORT_BY_NAME;

AddressOfFunctions 指向所有函数的地址。

AddressOfNames 指向名字的地址。

AddressOfNameOrdinals 指向一个序号。

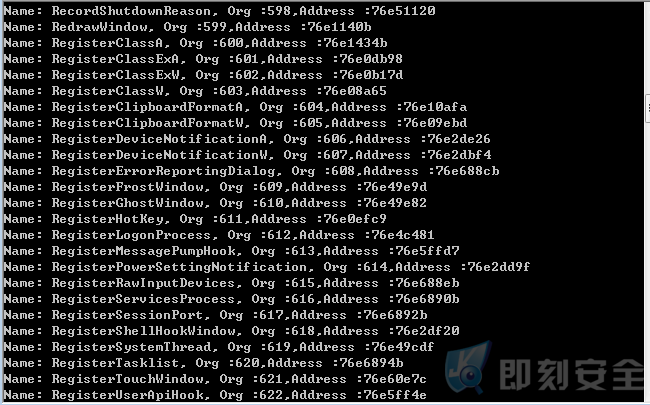

查找导出表代码(c/c++):

int main(int argc, char *argv[])
{
 PIMAGE_DOS_HEADER Pdos = (PIMAGE_DOS_HEADER)GetModuleHandle(L"user32.dll");


 PIMAGE_NT_HEADERS Pnt = (PIMAGE_NT_HEADERS)((int)Pdos->e_lfanew + (int)Pdos);

 IMAGE_OPTIONAL_HEADER32 Popt = Pnt->OptionalHeader;

 IMAGE_EXPORT_DIRECTORY * Export;
 Export = (IMAGE_EXPORT_DIRECTORY*)(Popt.DataDirectory[IMAGE_DIRECTORY_ENTRY_EXPORT].VirtualAddress + (ULONG_PTR)Pdos);

 DWORD * AllAddress;
 DWORD * AllName;
 USHORT * AllOrg;

 AllAddress = (DWORD*)((int)Export->AddressOfFunctions + (int)Pdos);//函数地址数组
 AllName = (DWORD*)((int)Export->AddressOfNames + (int)Pdos);//函数名称数组
 AllOrg = (USHORT *)((int)Export->AddressOfNameOrdinals + (int)Pdos);//序号数组


 int OneAddress;
 char * OneName;
 USHORT OneOrg;
 char * Buf = new char[500];
 int ListId = NULL;

 for (int i = 0; i < (int)Export->NumberOfNames; i++)
 {

 OneName = (char*)((BYTE*)Pdos + AllName[i]);
 OneOrg = (USHORT)AllOrg[i];
 OneAddress = (int)((int)Pdos + AllAddress[OneOrg]);

 printf("Name: %s, Org :%d,Address :%x\n", OneName, OneOrg, OneAddress);
 }

 return 0;
}
